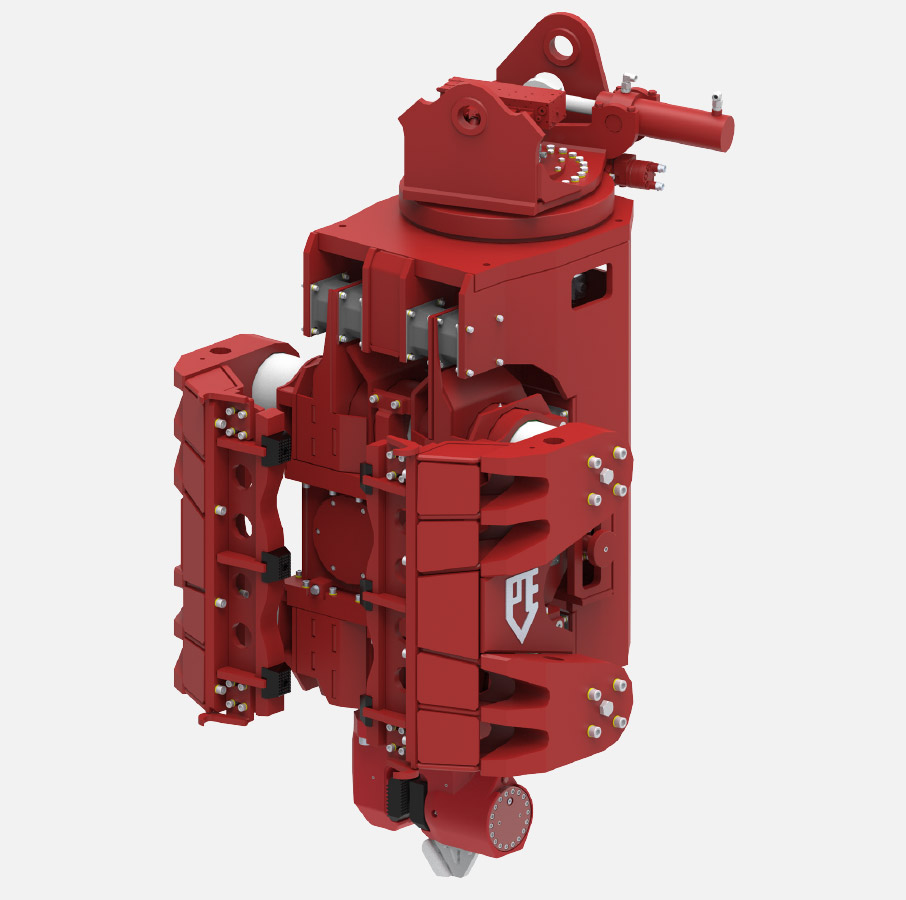

サイドグリッパー

Side Gripper

PVE2308バイブロハンマーをリーダーガイドに固定して使えるようにしたものがサイドグリッパーになります。
主な特長として4つあります。

:リニアクランプムーブメント
アーム等を用いた回転運動の可動ではなく、シリンダーを用いた直線的なクランプの可動により、効率的な荷重伝達及び部品の耐久性の向上を実現しました。これにより、摩耗や破損が少なく、メンテナンスコスト低減が図られています。

:マルチディレクショナルエラストマー
 このエラストマー(防振ゴム)は複数箇所に配置されており、バイブロハンマー始動中でも安定性を保つことができます。この設計により、各部品や構造にかかる負荷が大幅に低減されています。

:リジットセントリックフォースロードトランスファー
遠心力荷重と、クランプ荷重に関しては完全に分離されています。遠心力は、剛性構造(ギアボックス、シリンダーハウジング、クランプアーム)によって得られます。クランプ荷重は、クランプのシリンダーロッドによって得られます。

:クランプクロウエクスチェンジ
クランプのアーム自体を交換せずに爪部分だけを交換して、シートパイル、φ406mmまでのケーシング、H500までのHビームを掴むことができます。

:その他の利点
保護されたホース配管:メインの油圧ホースはサスペンションヨーク内に配置されています。 360°無制限のロータリーヘッド
±35°の傾斜アダプター
任意の掘削機のアダプタータイプに適合する、交換可能な掘削機接続アダプター
幅広いサイズのシートパイル、ケーシングおよびHビームを掴む為の340mmのクランプ開き幅
